[KAFKA] 카프카의 구성요소

카프카의 구성요소

---

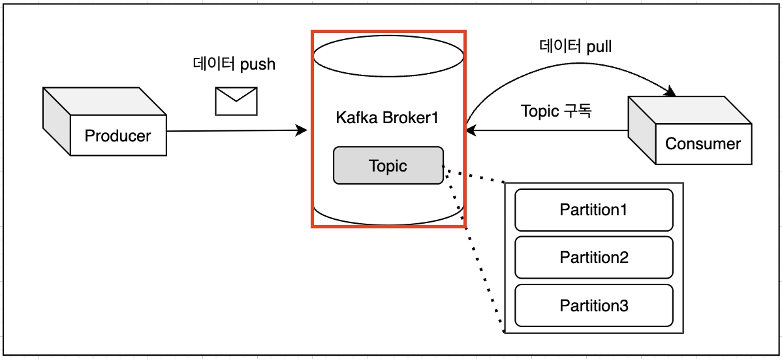

카프카는 기본적으로 Producer, Kafka Cluster, Consumer 로 구성되어 있습니다.



Producer

- Message 를 만들어서 Broker 에 전송

Kafka Cluster

- Kafka Cluster은 여러 개의 Broker로 구성된 Kafka System.

Consumer

- Broker에 저장된 메시지를 Topic을 통해 가져옴.

- 즉, 특정한 Topic을 구독하는 하나의 인스턴스이다.

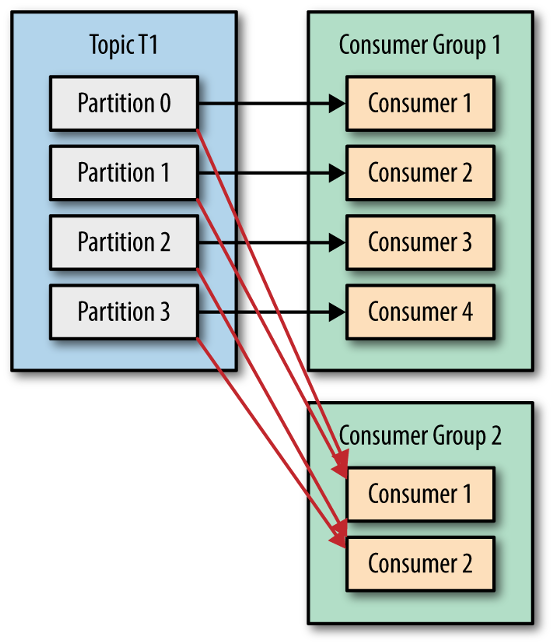

1) Consumer Group

---

Consumer Group이란?

• Consumer Group은 여러 Consumer들이 하나로 묶인 논리적인 그룹 단위 입니다.
• Consumer는 group.id를 통해 식별되며, 동일한 group.id를 가진 Consumer끼리 같은 Consumer Group에 속하게 됩니다.

특징

• Consumer Group내의 Consumer들은 협력하여 Topic의 메시지를 분산 병렬 처리.
• 하나의 토픽에 여러 Consumer Group이 동시에 메시지를 가져올 수 있다.
• 각 그룹 내 서버끼리는 서로의 정보를 공유하여 하나의 서버가 정지되더라도 다른 서버가 그 역할을 할 수 있게 되며,
  이를 리밸런싱이라 한다.
• 파티션은 하나의 Consumer Group에서 하나의 Consumer만 대응되기 때문에, 파티션 개수 이상의 Consumer는
  활요되지 않음.
• 서로 다른 Consumer Group는 서로 영향을 미치지 않는다.

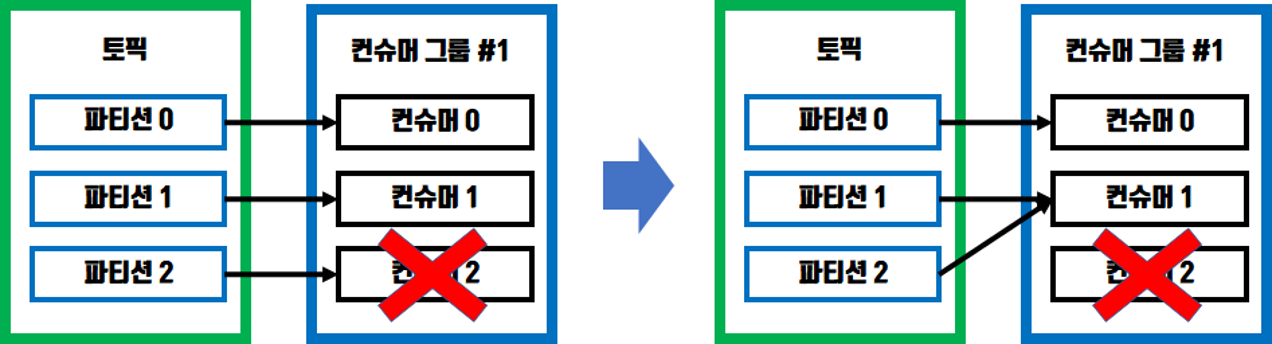

리밸런싱이란?

• Consumer Group 내 Comsumer와 파티션 사이의 맵핑 관계가 조정되는 것.
• Consumer Group 내 Consumer의 추가, 이탈 혹은 장애 시 발생.

• 이러한 리밸런싱은 Consumer Group의 가용성과 확장성을 높여줌.
• 리밸런싱이 발생하면 Consumer들은 일정 시간동안 메시지를 읽을 수 없는 상태가 됨.



Offset이란?

• Offset은 파티션 내에서 유일하고, 순차적으로 증가하는 숫자 (64bit 정수) 형태로 되어 있습니다.
• Kafka 에서 각 파티션마다 메시지가 저장되는 위치를 Offset이라 함.
• Consumer는 자신이 데이터를 어디까지 가져갔는지를 Offset을 이용해서 관리합니다.
  이를 통해 메시지의 순서를 보장하고, 중복을 방지.
• 각 파티션에 대해 현재 위치 (Offset)를 업데이트하는 동작을 커밋한다고 함.





---

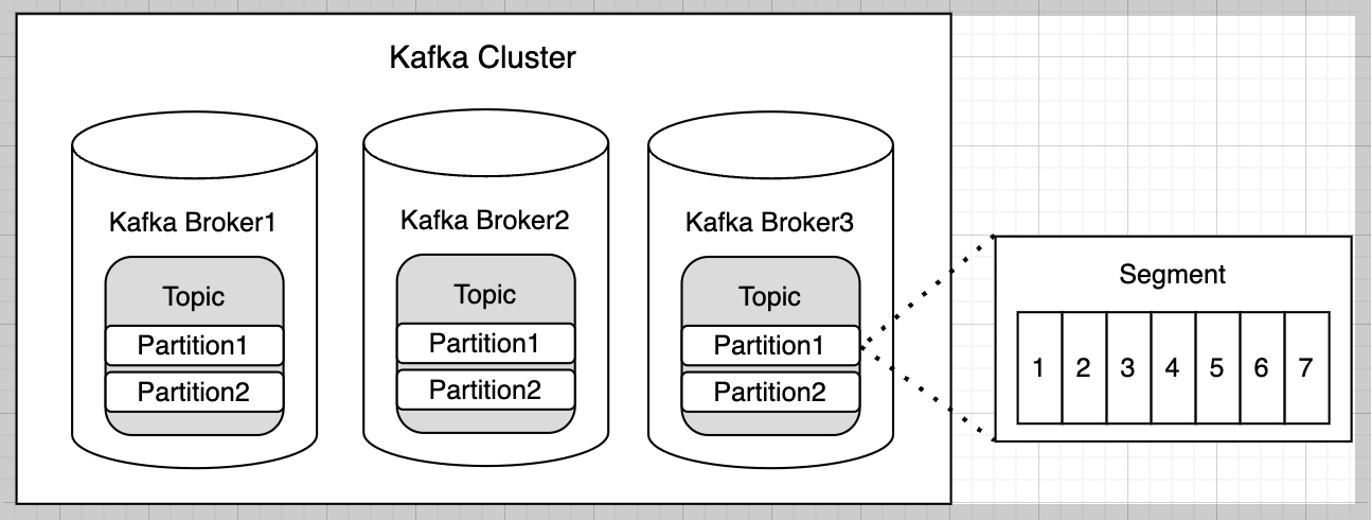

2) 클러스터

---

Kafka 클러스터는 아래와 같이 여러 개의 Broker 로 구성되어 있으며, Broker는 Topic > Partition > Segment 로 구성되어 있습니다.

(** Kafka 2.8 버전부터 ZooKeeper 없이 작동 가능하여 본문에서는 설명 생략)



역할

• 메시지의 저장 및 전달
• 여러 개의 Broker로 구성되어 고가용성과 확장성 제공





---





3) 브로커

---

Kafka 브로커는 Kafka System을 구성하는 개별 서버이며, 이 브로커들은 Kafka 클러스터를 형성하여 전체 시스템의 일부로 작동.



역할

• 데이터 저장 및 관리
  • 각 브로커는 여러 개의 토픽을 가지고 있고, 토픽은 하나 이상의 파티션을 관리.
  • 이 파티션에 메시지가 순차적으로 저장됨.
• 클라이언트 요청 처리
  • Producer로부터 데이터를 받아 저장하고, Consumer의 요청에 따라 데이터 제공.
• 고가용성 및 확장성
  • 데이터의 안정성을 위해 파티션을 여러 브로커에 복제.
  • 이로 인해, 3개의 브로커 중, 하나의 브로커에 장애가 생겨도 서비스는 계속 작동된다.
  • 필요시, 클러스터에 새로운 브로커를 추가하여 시스템의 처리 능력 확장 가능.
• 데이터 일관성 유지
  • 브로커들은 클러스터 내에서 서로 통신하여 데이터의 동기화와 상태 정보를 공유.
  • 이를 통해 클러스터 전체가 일관된 상태를 유지하고, 데이터의 신뢰성 확보.
• 컨트롤러 역할
  • 여러 브로커들 중 단 하나만이 컨트롤러 역할을 맡고, 컨트롤러는 리더 파티션 선출 및 브로커의 추가 및 제거 담당.





---

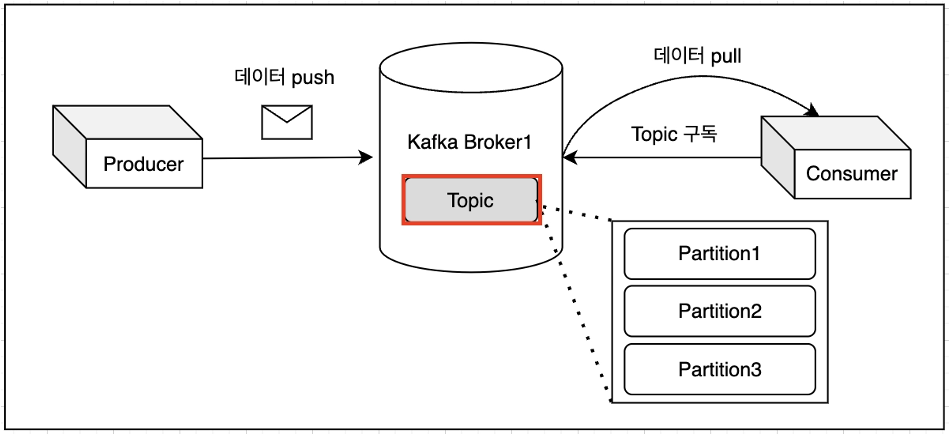

4) 토픽

---

토픽은 메시지들의 특정 카테고리를 나타냄. 토픽은 Producer 가 데이터를 보내는 대상이며, Consumer 가 데이터를 읽는 출처.



특징

• 토픽은 데이터를 카테고리화 하여 관리할 수 있게 함.
• 또한, 한 토픽을 여러 Consumer 가 구독할 수 있으며, 이들은 토픽에서 발행된 모든 메시지를 읽을 수 있다.
• 하나의 토픽은 여러 개의 파티션으로 나누어 지며, 메시지는 파티션에 순차적으로 저장됨.





---

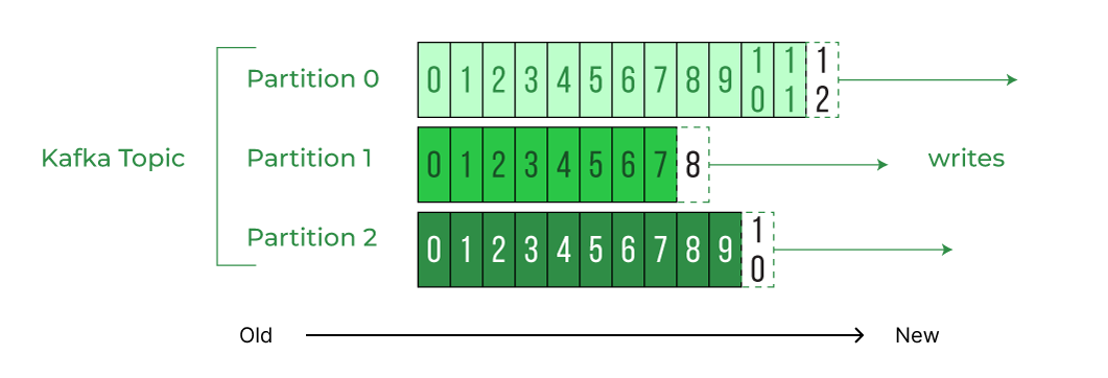

5) 파티션

---

파티션은 토픽을 구성하는 기본 단위이며, 하나의 토픽은 여러 개의 파티션으로 나뉘어질 수 있다.

이는 Kafka의 확장성과 병렬 처리 능력을 향상 시킴.



역할

• 데이터 분산 및 병렬 처리
  • 각 파티션은 독립적으로 데이터를 저장하며, 여러 브로커에 분산될 수 있다.
  • 이로 인해 Kafka는 데이터를 효율적으로 관리하고, 동시에 여러 Consumer 에게 서비스 가능.
• 순차적 데이터 관리
  • 메시지는 각 파티션 내에서 순차적으로 저장되며, 이 순서는 유지된다.
  • 이는 데이터의 일관성과 정확한 순서 보장에 중요.
• 스케일 아웃
  • 시스템 부하가 증가할 때, 더 많은 파티션을 추가하여 처리 능력 확장 가능. (확장한 파티션은 줄일 수 없으므로 주의 필요)

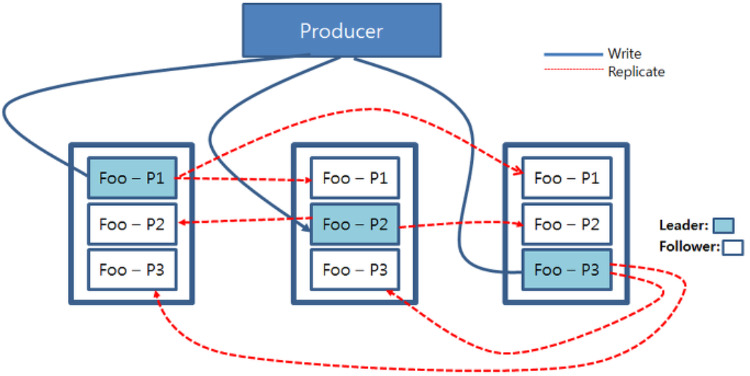

• Leader, Follower 파티션
  • 파티션은 리더 파티션과 팔로워 파티션이 존재.
  • Producer 와 Consumer는 리더 파티션에게만 메시지를 교환.
  • 리더 파티션이 읽기 및 쓰기 연산을 수행하며, 이후 팔로워 파티션 에게로 복제 된다.
  • 리더 파티션에 문제가 생기면, 기존의 팔로워 파티션이 리더 파티션으로 승격되어 서비스 유지.



Replication 이란?

• Kafka에서는 높은 가용성을 위해 Replication 이란 기능을 제공.
• Replication 은 각 토픽의 파티션들을 클러스터 내의 다른 브로커들로 복제하는 것을 말하며,
  Topic 생성 시, Replication의 수를 지정할 수 있습니다.
  이때, 1개의 파티션은 리더 파티션으로, 나머지는 팔로워 파티션으로 구성됨.
• 이를 통해, 특정 브로커에 장애가 발생해도 다른 브로커가 해당 브로커의 역할을 대신 수행.
• ** Topic 생성 시, --replication-factor 옵션으로 Replication 의 개수를 지정할 수 있으며,
      Kafka 설정 파일에서 default.replication.factor 값을 수정하여 Default 값 변경 가능.

Replication 유의 사항

• Replication 수가 늘어날 수록 안정성은 높아지나, 브로커의 Resource 및 디스크 사용량이 증가하므로 적절한 값으로 설정.
• Replication 의 수는 브로커의 개수보다 클 수 없다.

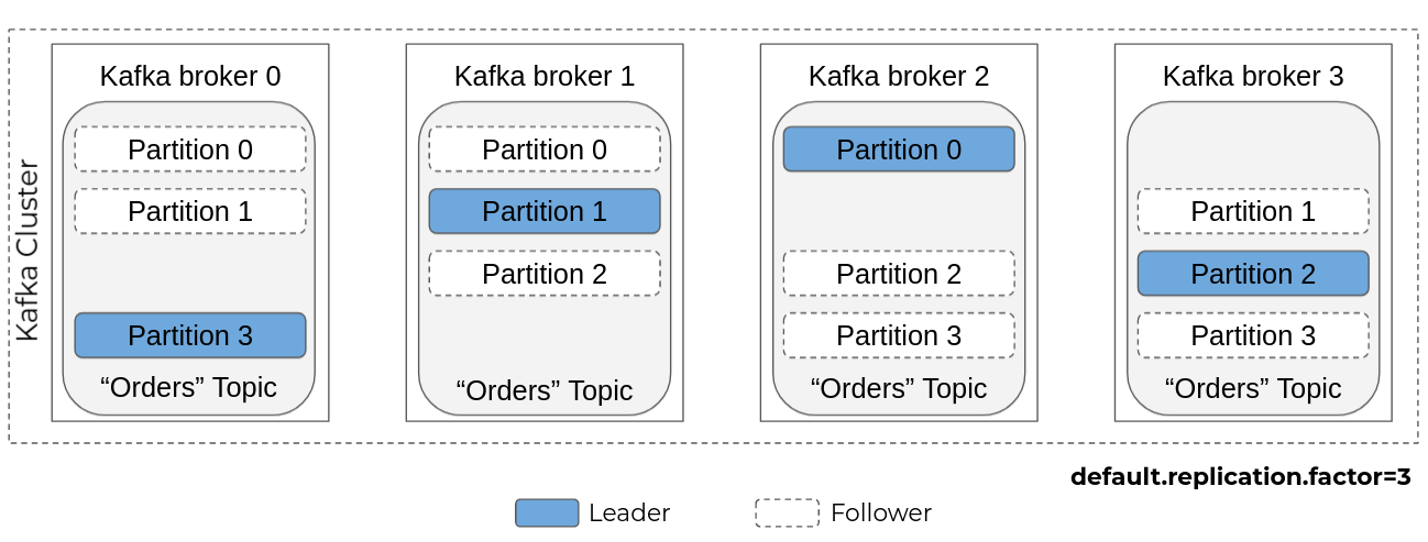

Replication 예시

• 브로커가 4개인 클러스터에 4개의 파티션과 3개의 Replication을 가지도록 Topic "Orders"를 생성하면, 아래와 같이 됩니다.

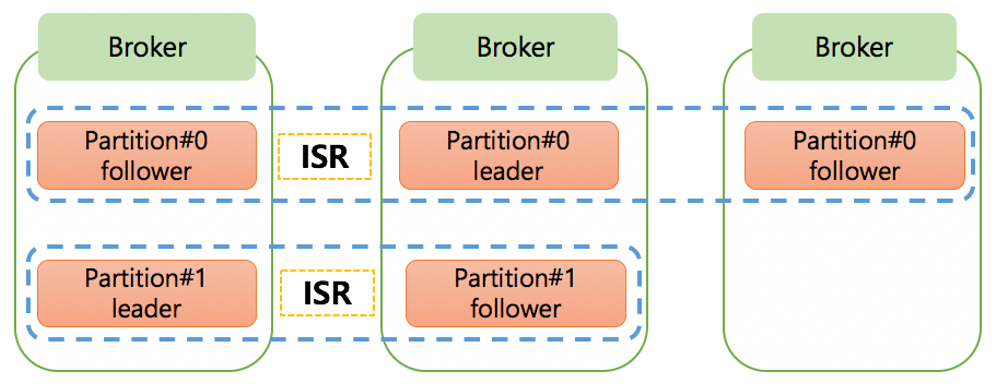

ISR (In Sync Replica) 란?

• ISR이란 일종의 Replication Group으로, 리더 파티션과 제대로 동기화가 이루어진 팔로워 파티션들로 구성됨.
  (리더 파티션과 팔로워 파티션간의 복제는 비동기로 동작하기 때문에, 파티션간의 데이터 일관성을 위해 도입)
• 만약 장애로 인해 리더 파티션의 브로커가 중단 되었을 때는, ISR 에 속한 다른 팔로워 파티션이 리더 파티션으로 선정된다.
• 리더 파티션은 팔로워 파티션들이 주기적으로 데이터를 복제하는지 확인하며, 설정된 일정 주기 (replica.lag.time.max.ms)가
  지나도 복제 요청이 오지 않는다면 해당 팔로워 파티션은 ISR 에서 추방됨.







---

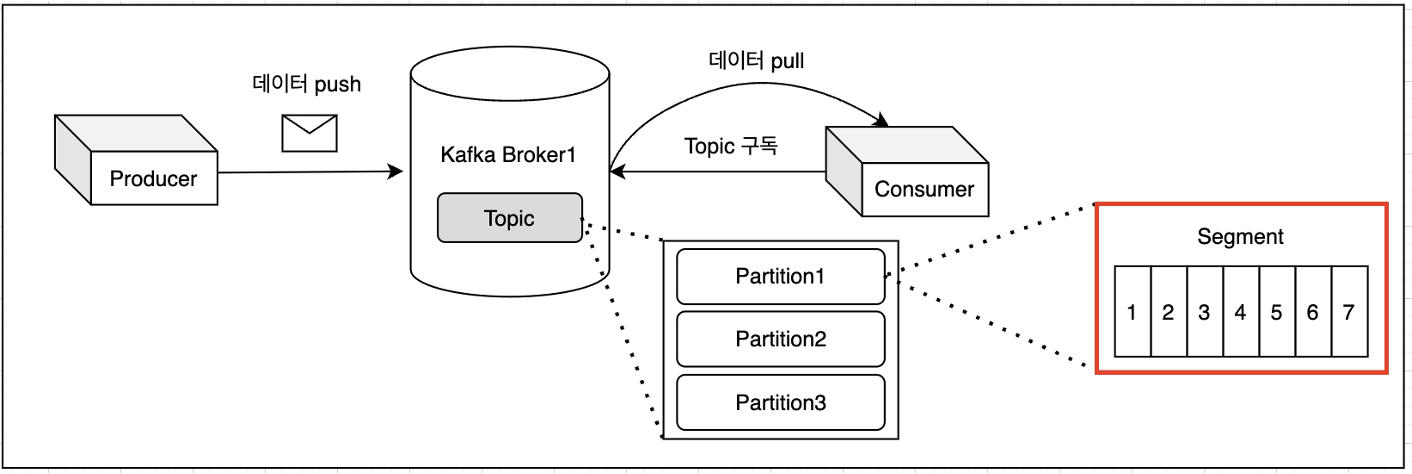

6) 세그먼트

---

세그먼트는 파티션의 데이터를 실제로 저장하는 물리적인 파일.

Kafka는 메시지를 파티션에 순차적으로 기록하지만, 각 메시지들은 세그먼트라는 로그 파일의 형태로 로컬 디스크에 저장됨.

세그먼트에는 메시지의 Value 만 저장되는 것이 아니라,  Key, Offset, Size에 대한 정보도 함께 저장됨.
